| 型号 |
固化比例 |
酸值
mgKOH/g |
粘度
（mPa.s/200℃ |
Tg/℃ |
固化条件
℃/min |
性能特点 |
TDS |

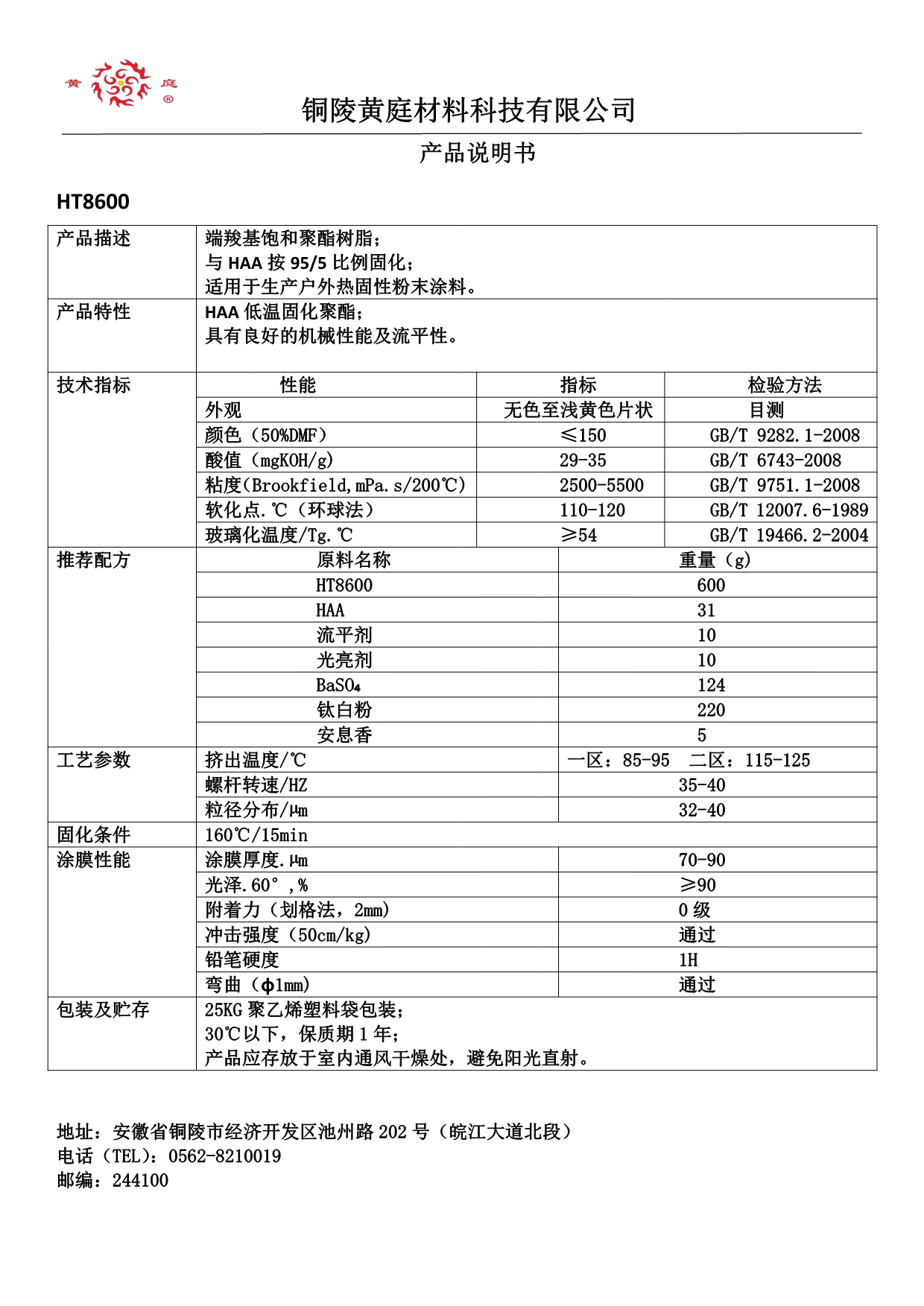

| HT8600 |
95/5 |
29-35 |
2500-5500 |
54 |
160/15 |
HAA 低温固化。 |
|

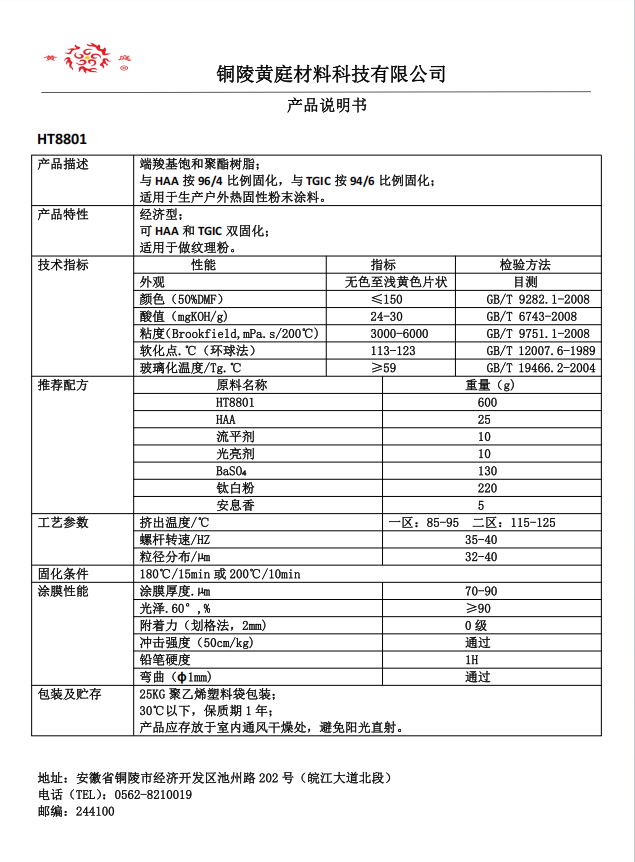

| HT8801 |
与 HAA 按 96/4 比例固化，与 TGIC 按 94/6 比例固化 |
24-30 |
3000-6000 |
59 |
180/15或 200/10 |
经济型； 可 HAA 和 TGIC 双固化； 适用于做纹理粉。 |
|

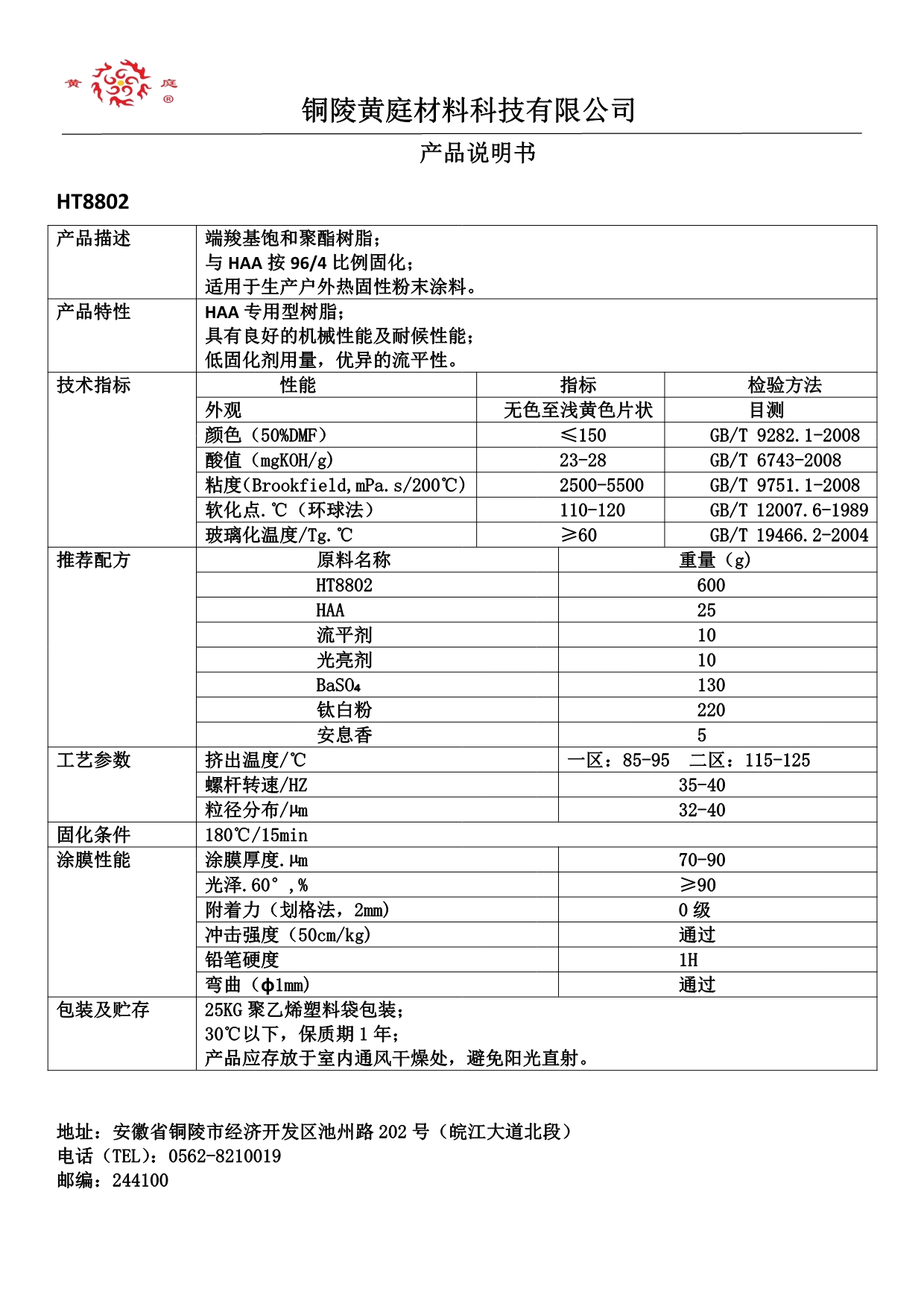

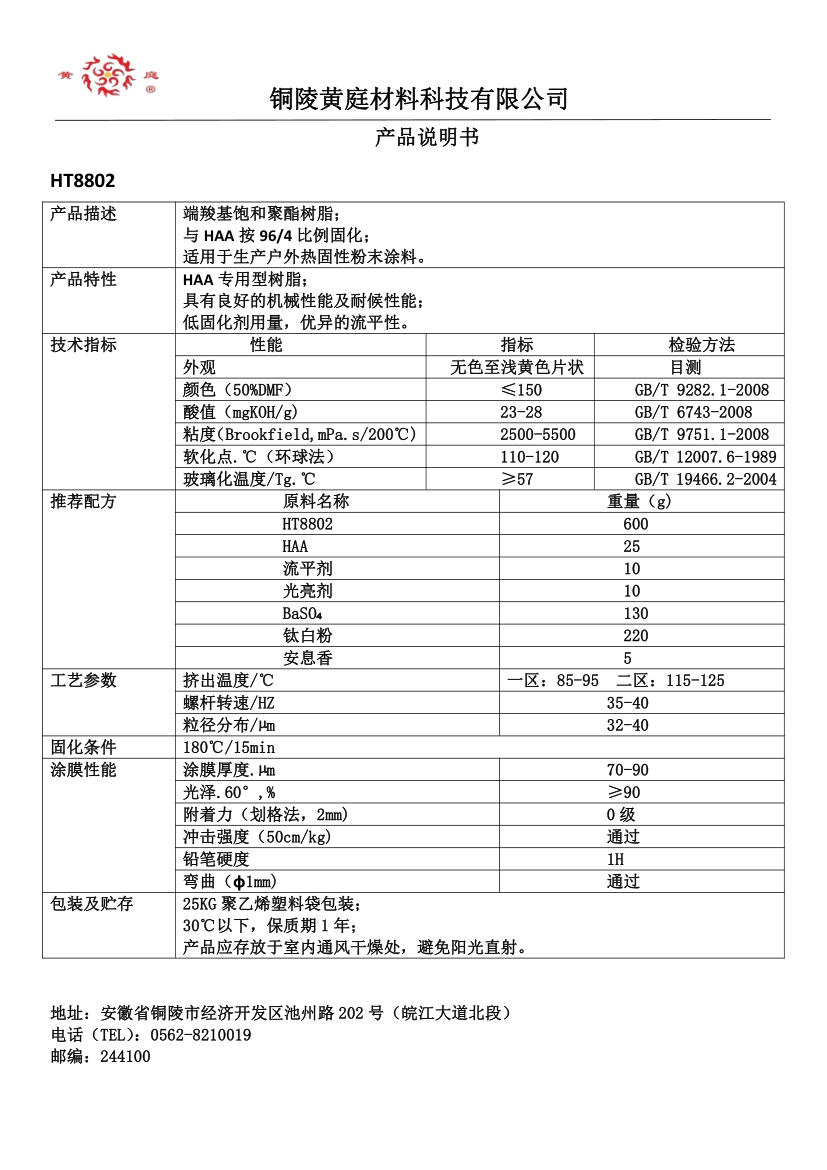

| HT8802 |
96/4 |
23-28 |
2500-5500 |
60 |
180/15 |
耐候性好，流平好，厚涂抗针孔。 |
|

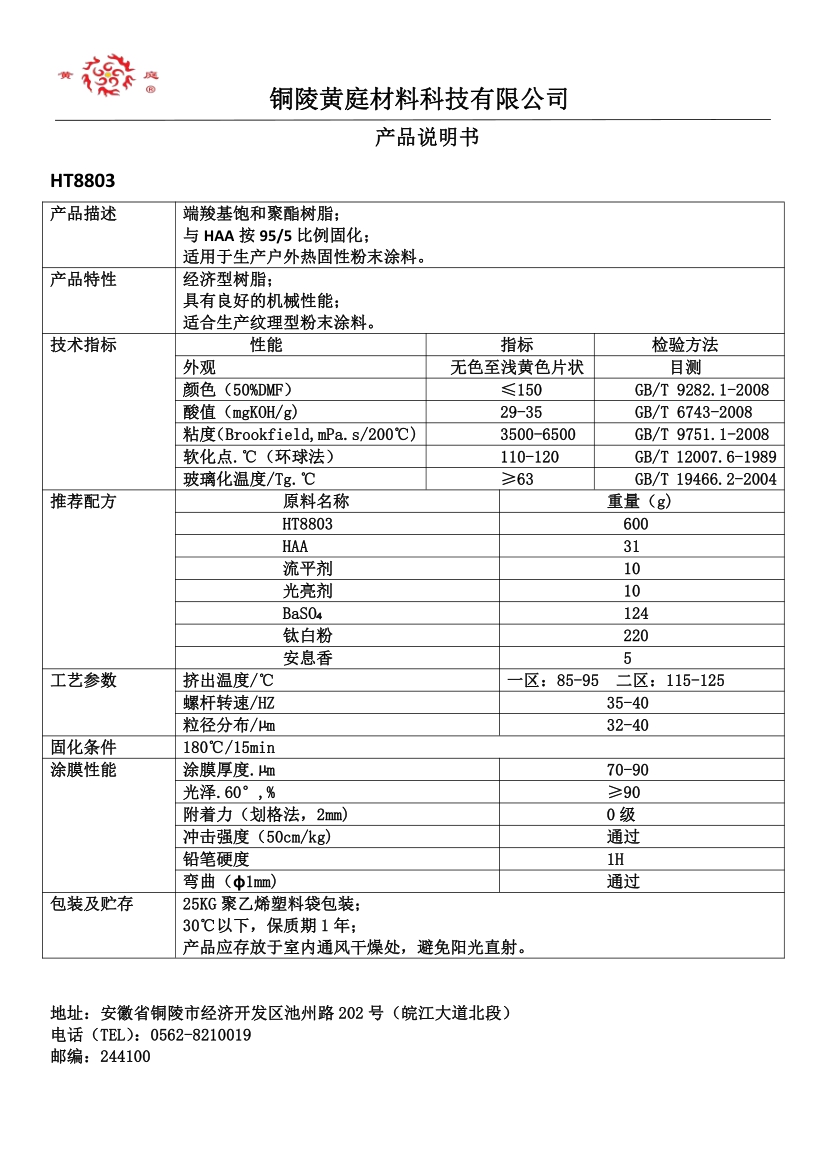

| HT8803 |
95/5 |
29-35 |
3500-6500 |
61 |
180/15 |
HAA 固化，用于纹理粉。 |
|

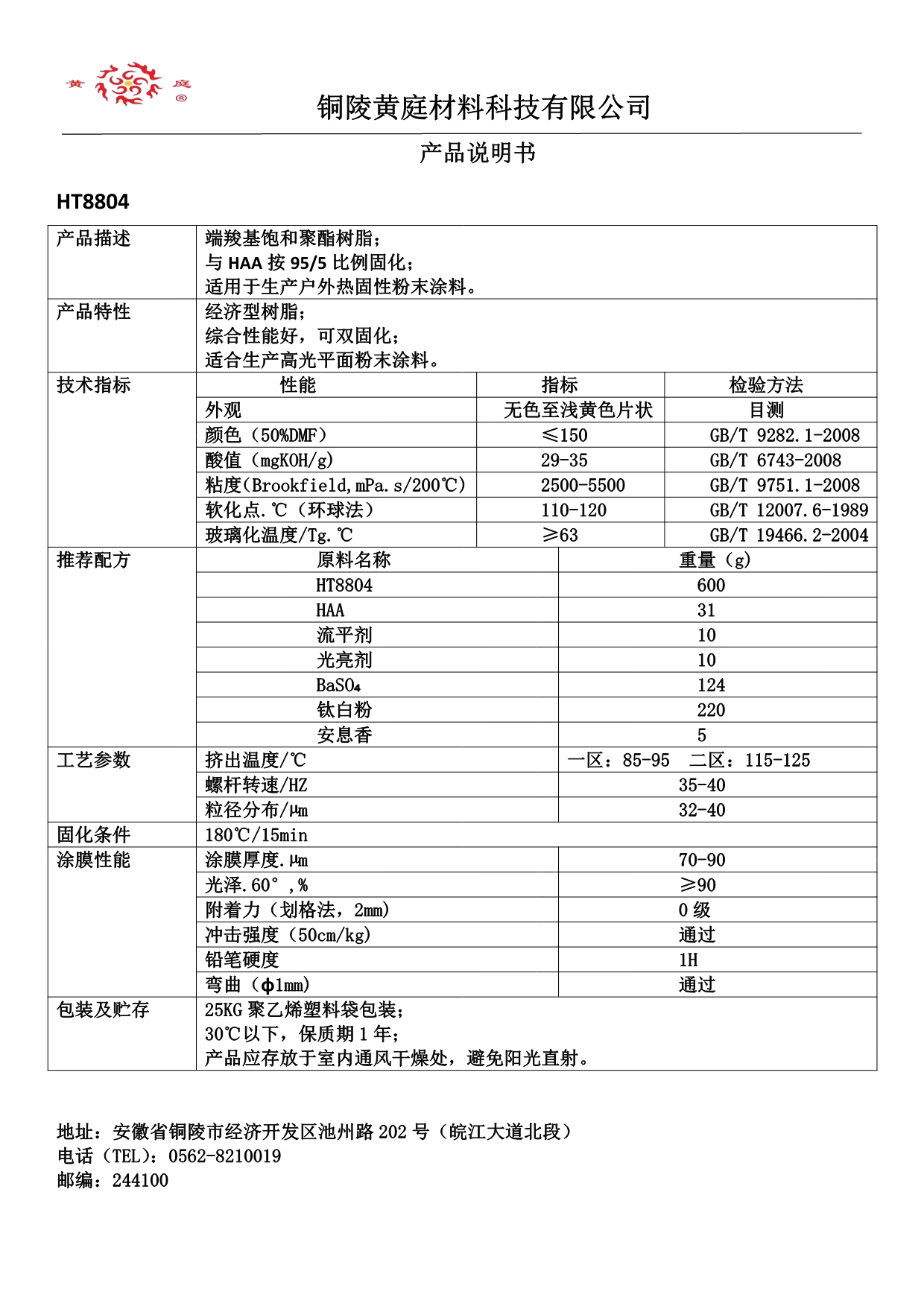

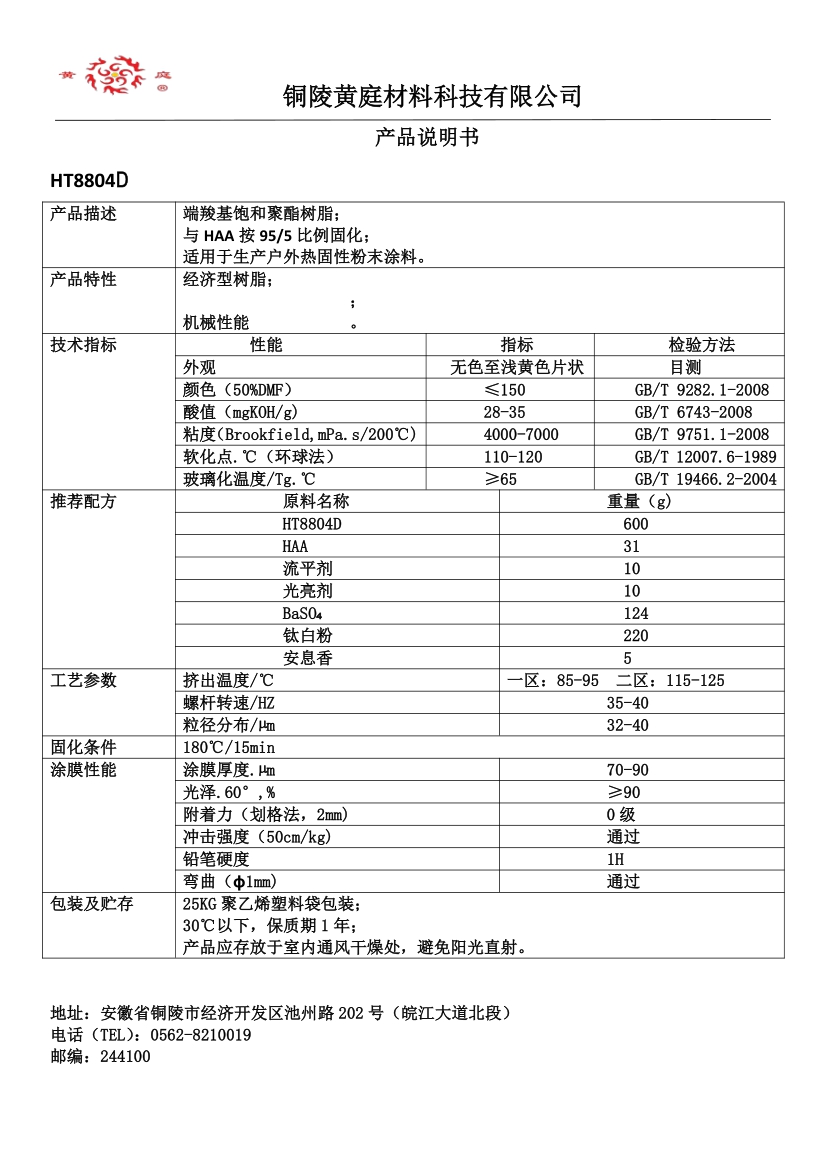

| HT8804 |
95/5 |
29-35 |
2500-5500 |
63 |
180/15 |
综合性能好，可双固化。 |
|

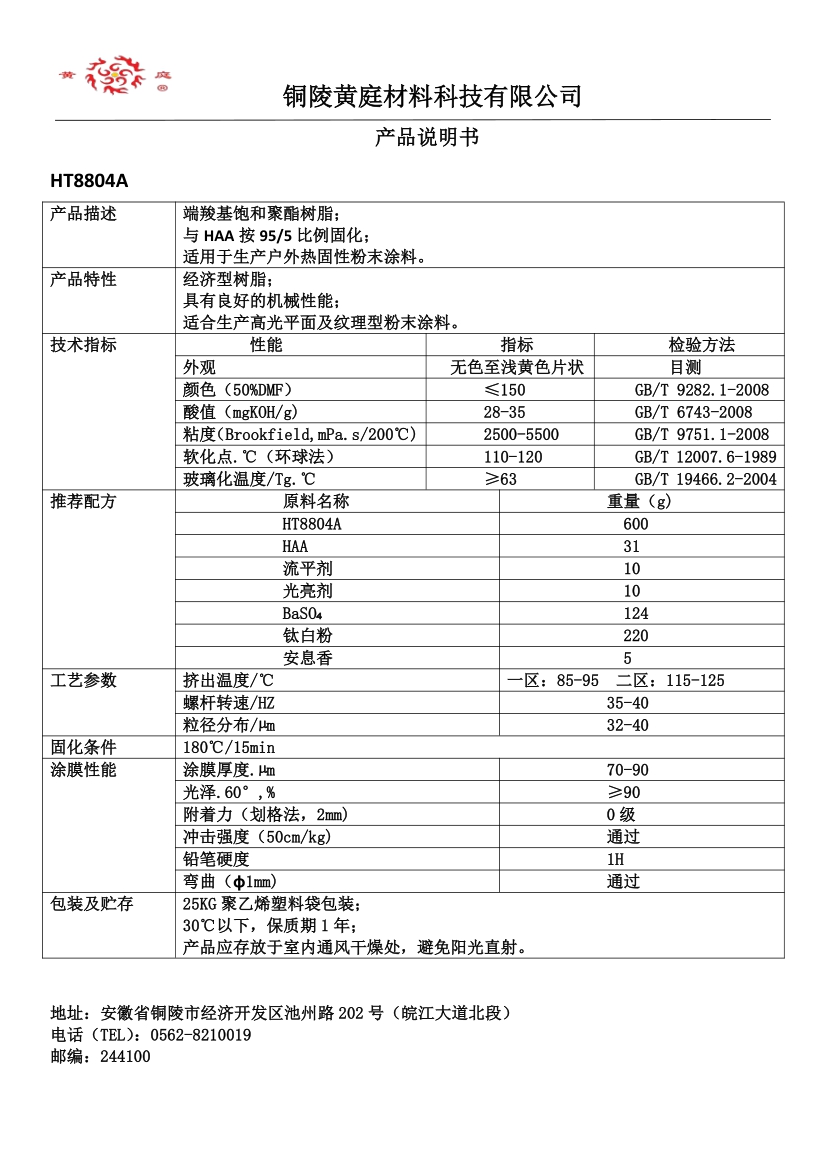

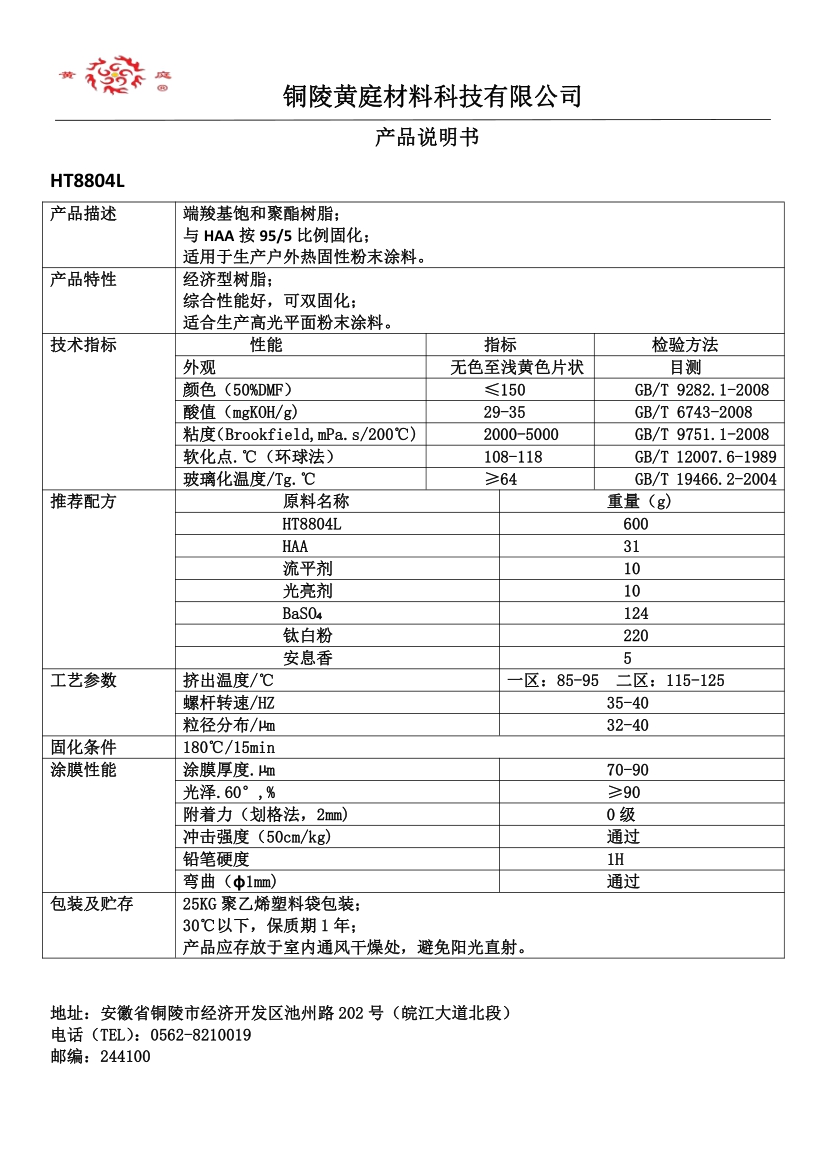

| HT8804A |
95/5 |
28-35 |
2500-5500 |
63 |
180/15 |
经济型HAA 固化聚酯。 |
|

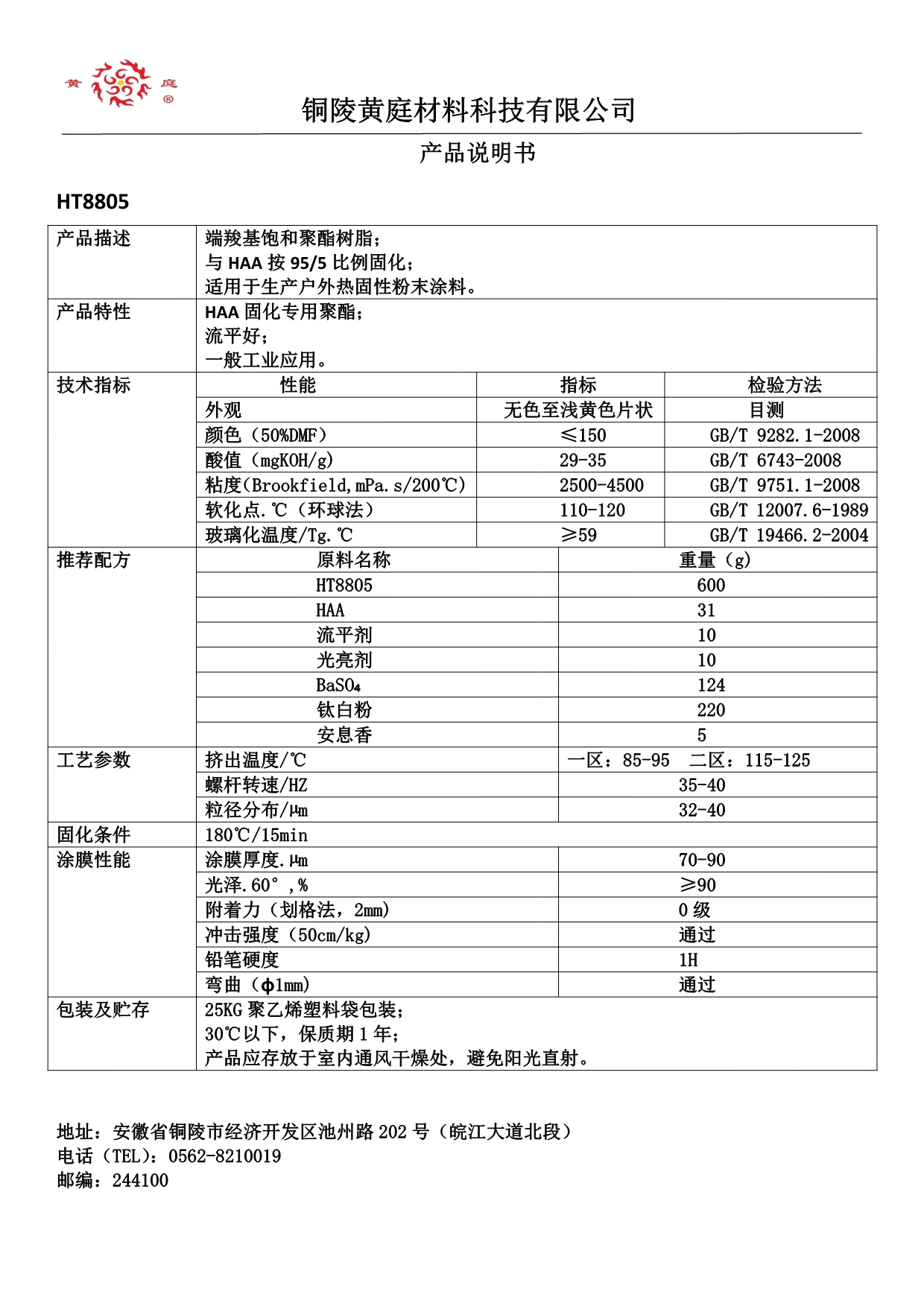

| HT8805 |
95/5 |
29-35 |
2500-4500 |
59 |
180/15 |
HAA 固化专用聚酯，流平好，一般工业应用。 |
|

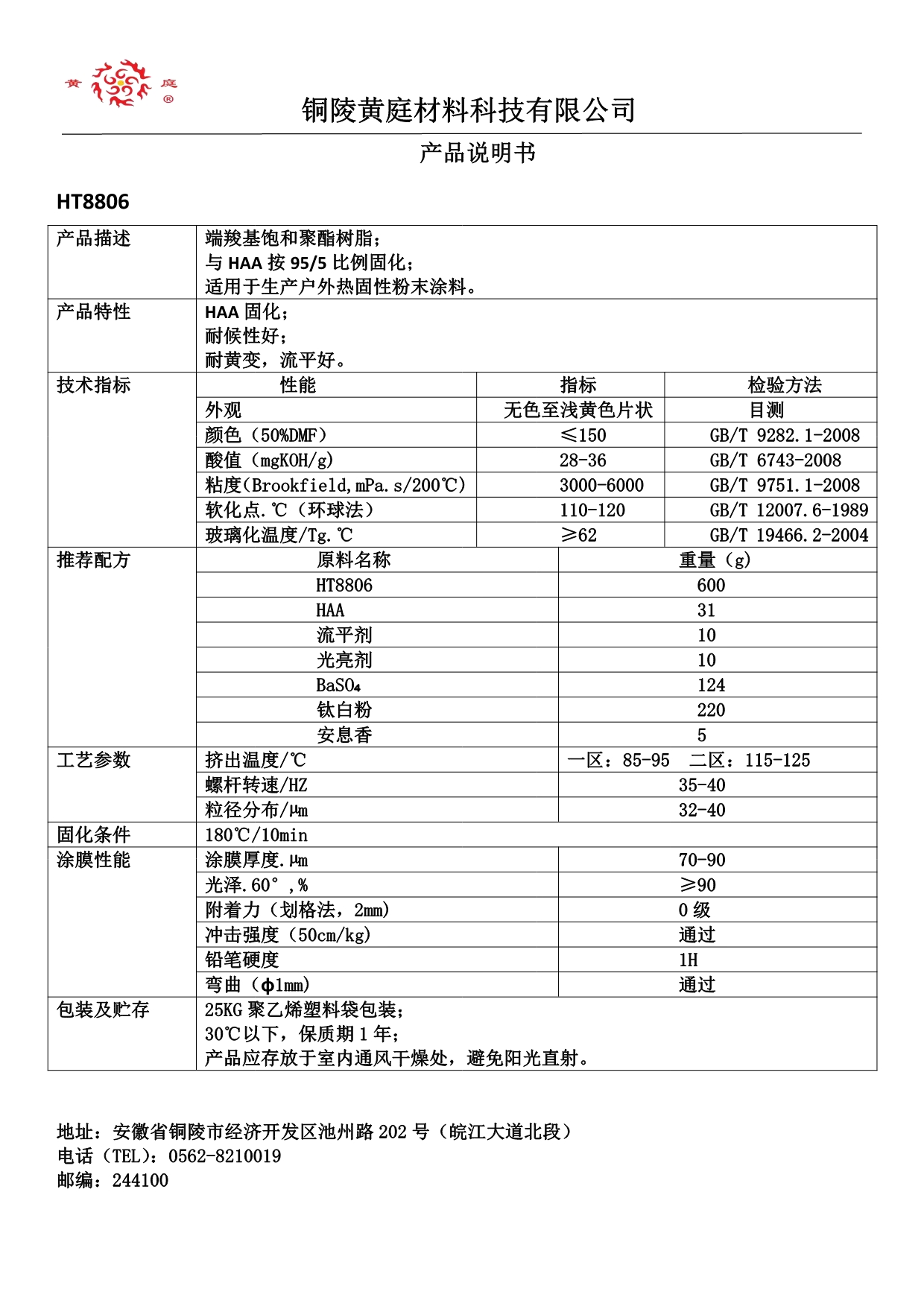

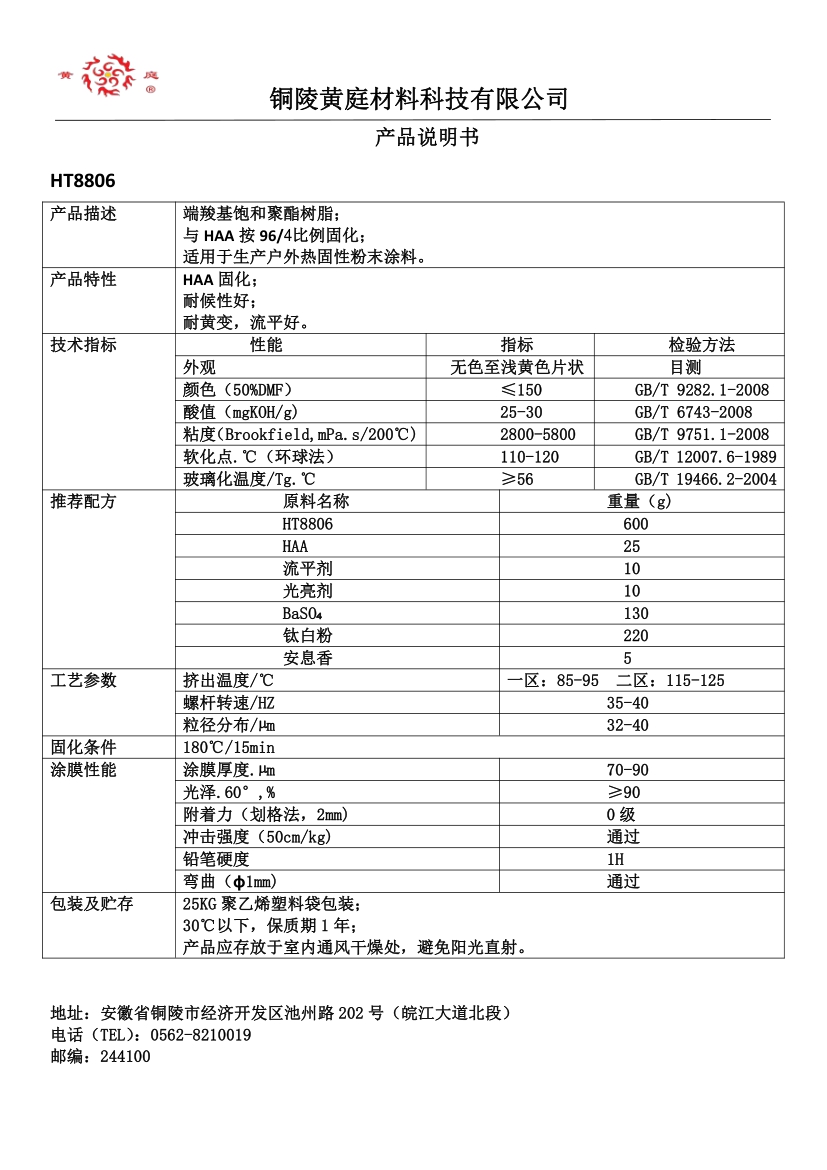

| HT8806 |
95/5 |
28-36 |
3000-6000 |
62 |
180/10 |
HAA固化，耐候性好，耐黄变，流平好。 |
|

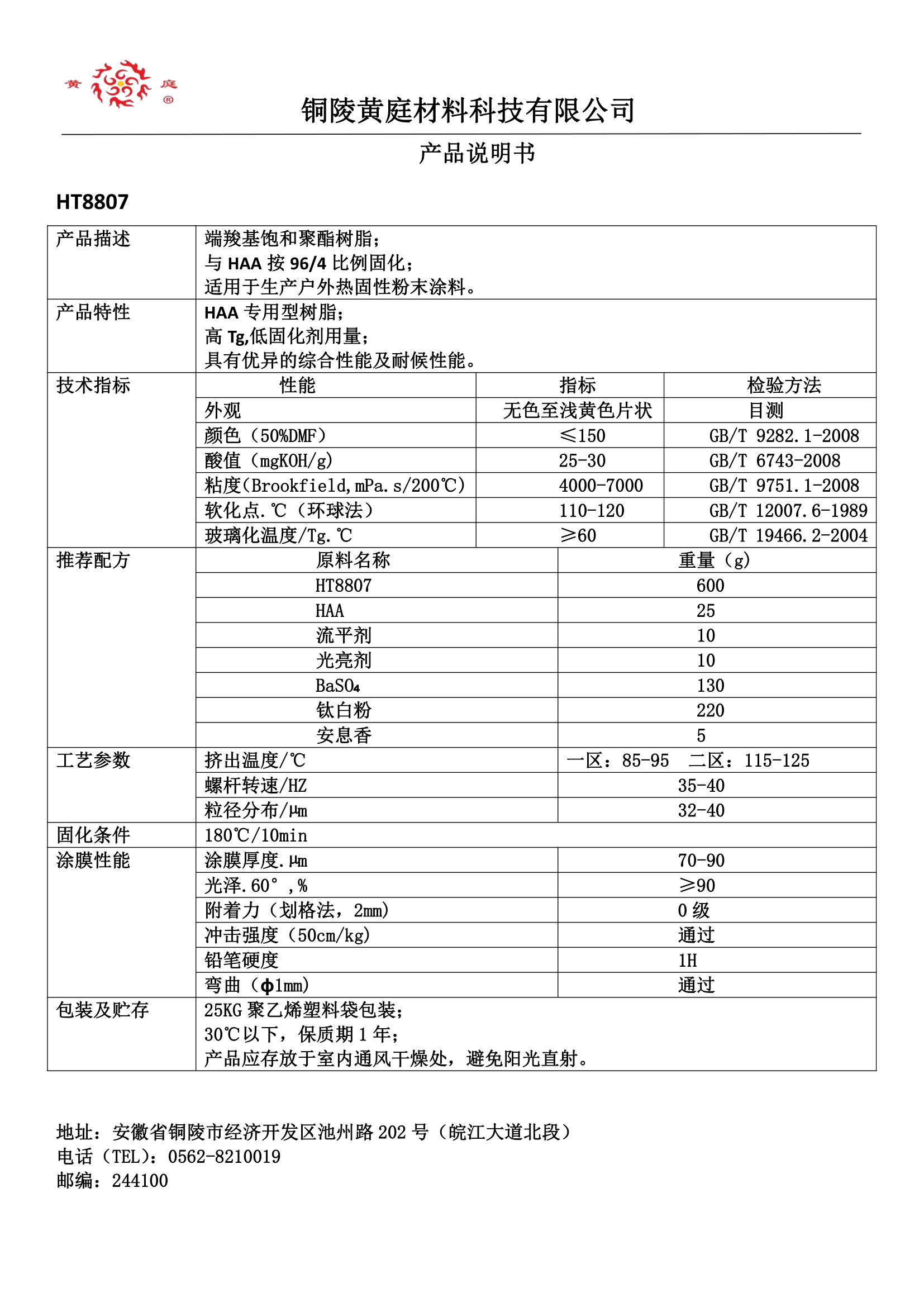

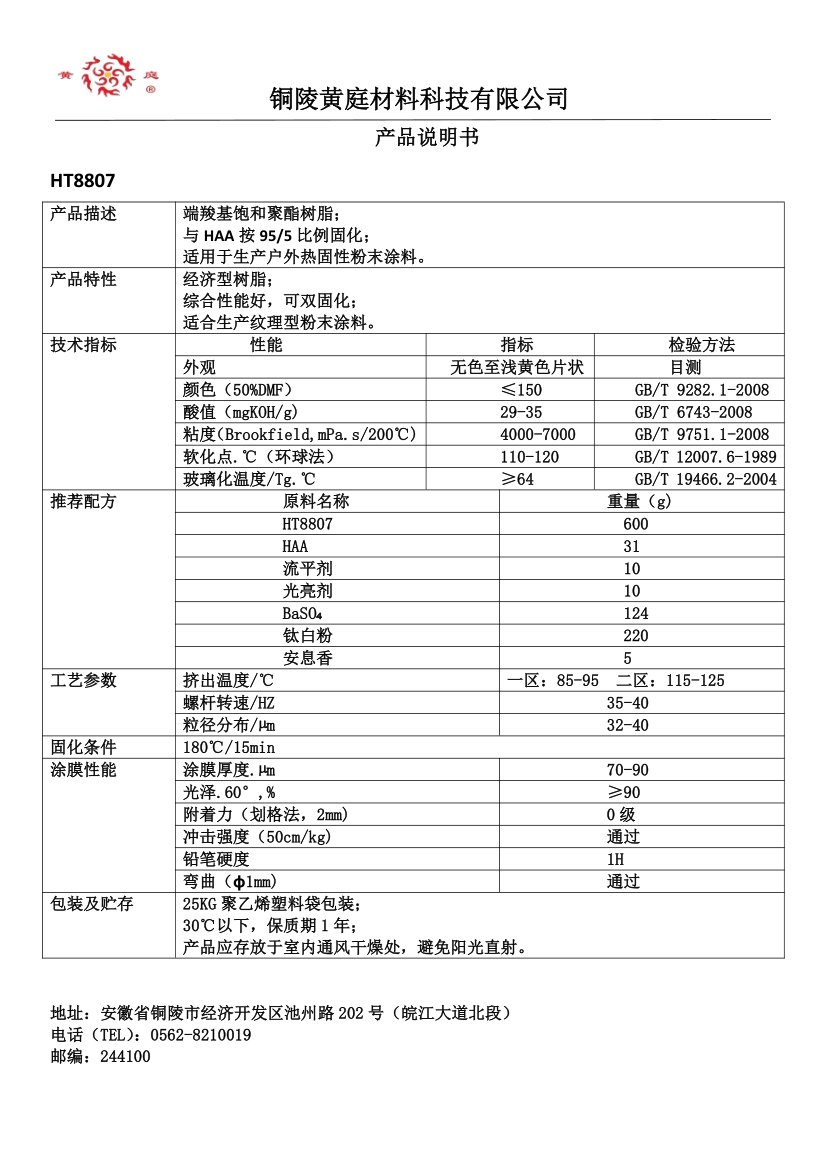

| HT8807 |
96/4 |
25-30 |
4000-7000 |
60 |
180/10 |
HAA专用型树脂，高Tg, 低固化剂用量， 具有优异的综合性能及耐候性能。 |
|

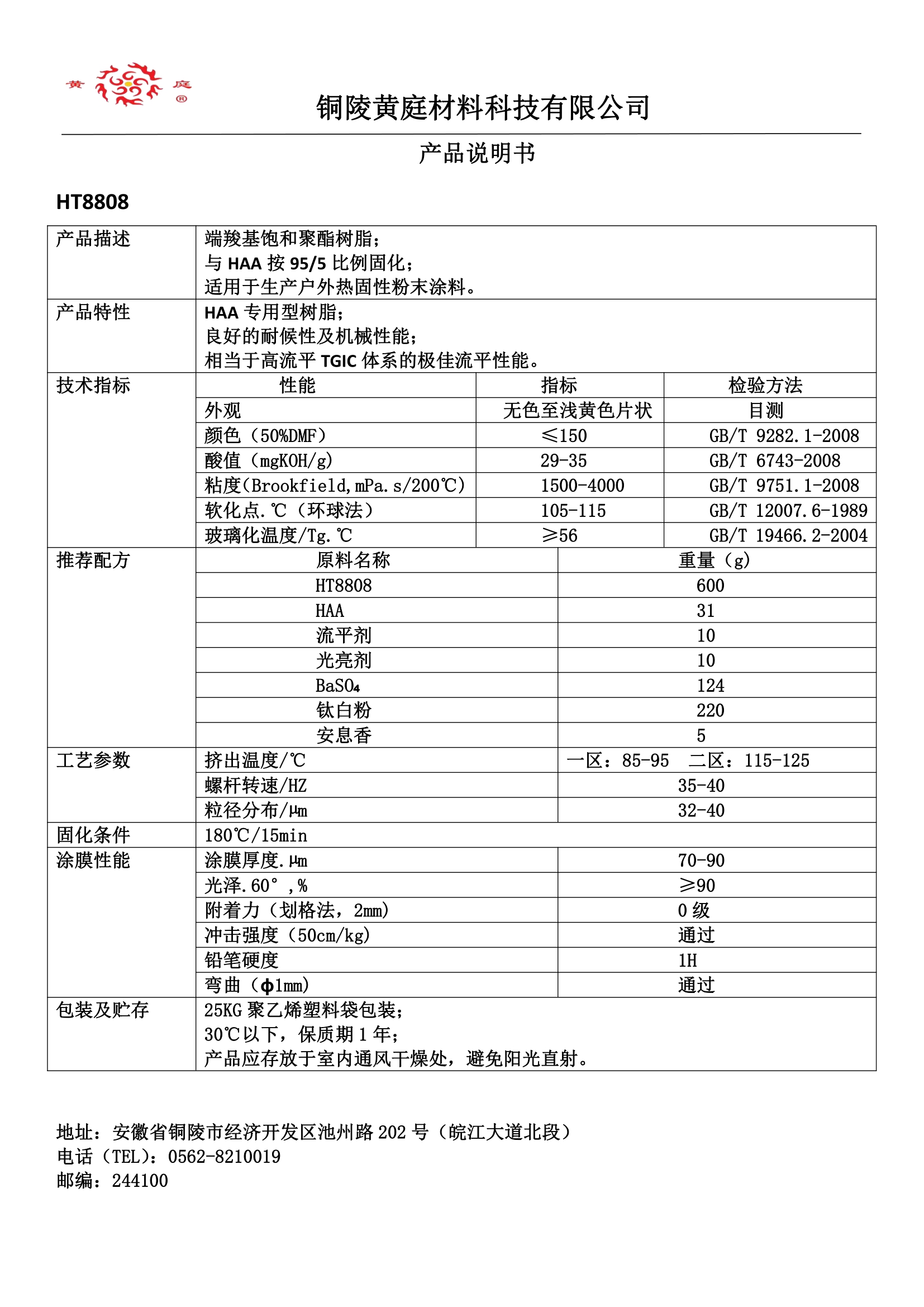

| HT8808 |
95/5 |
29-35 |
1500-4000 |
56 |
180/15 |
HAA 专用型树脂，良好的耐候性及机械性能，相当于高流平 TGIC 体系的极佳流平性能。 |
|

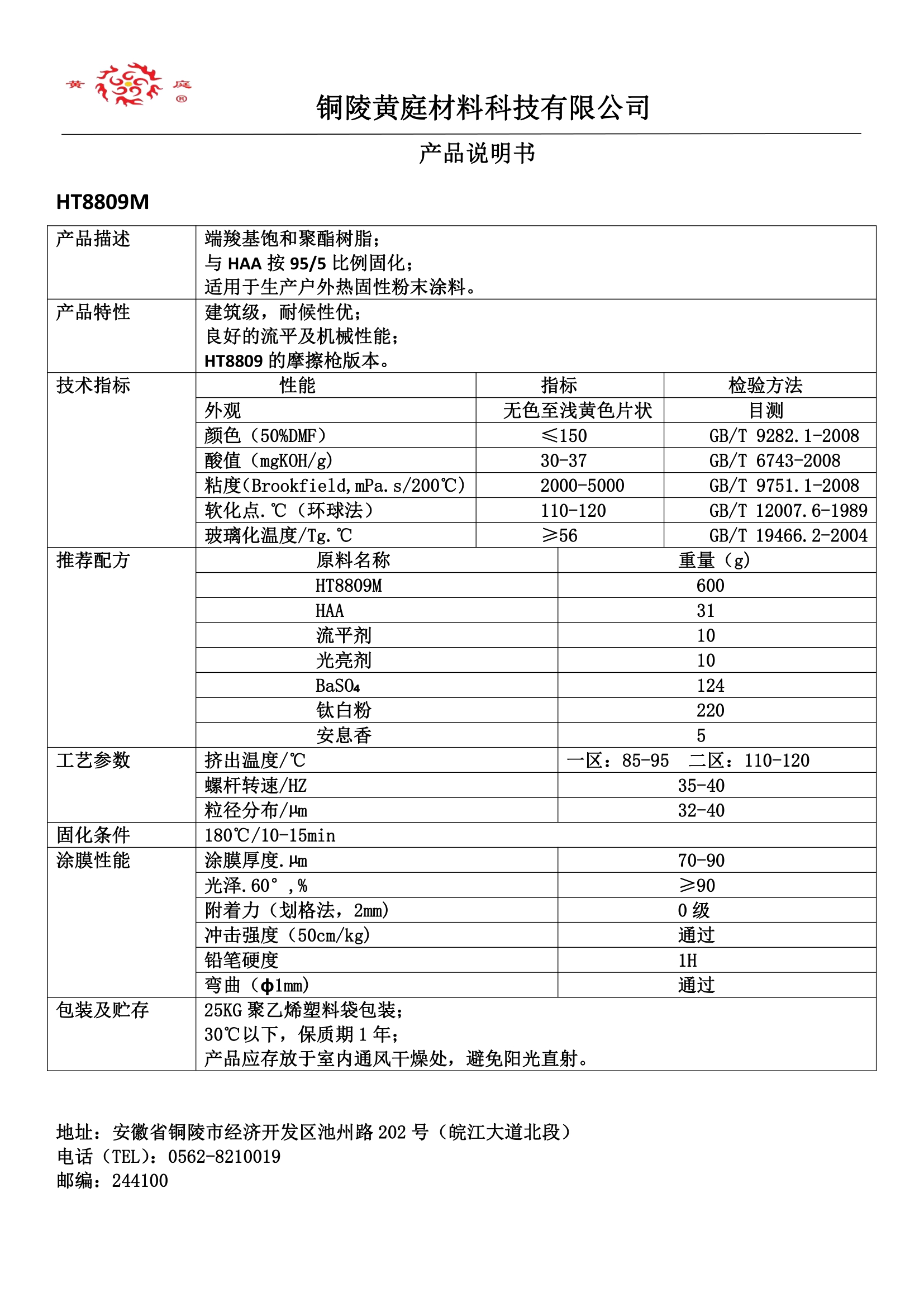

| HT8809M |
95/5 |
30-37 |
2000-5000 |
56 |
180/10-15 |
建筑级，耐候性优；良好的流平及机械性能；HT8809的摩擦枪版本。 |
|

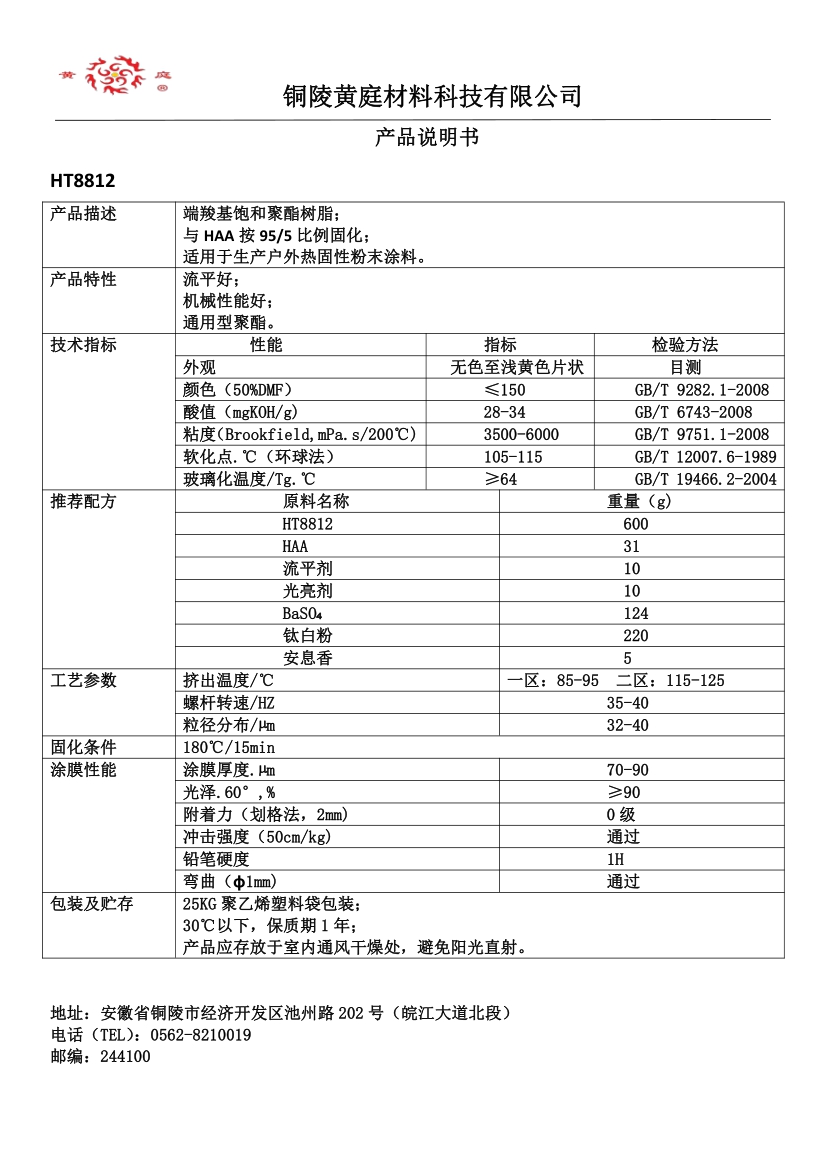

| HT8812 |
95/5 |
28-34 |
3500-6000 |
61 |
180/15 |
流平好；机械性能好；通用型聚酯。 |
|

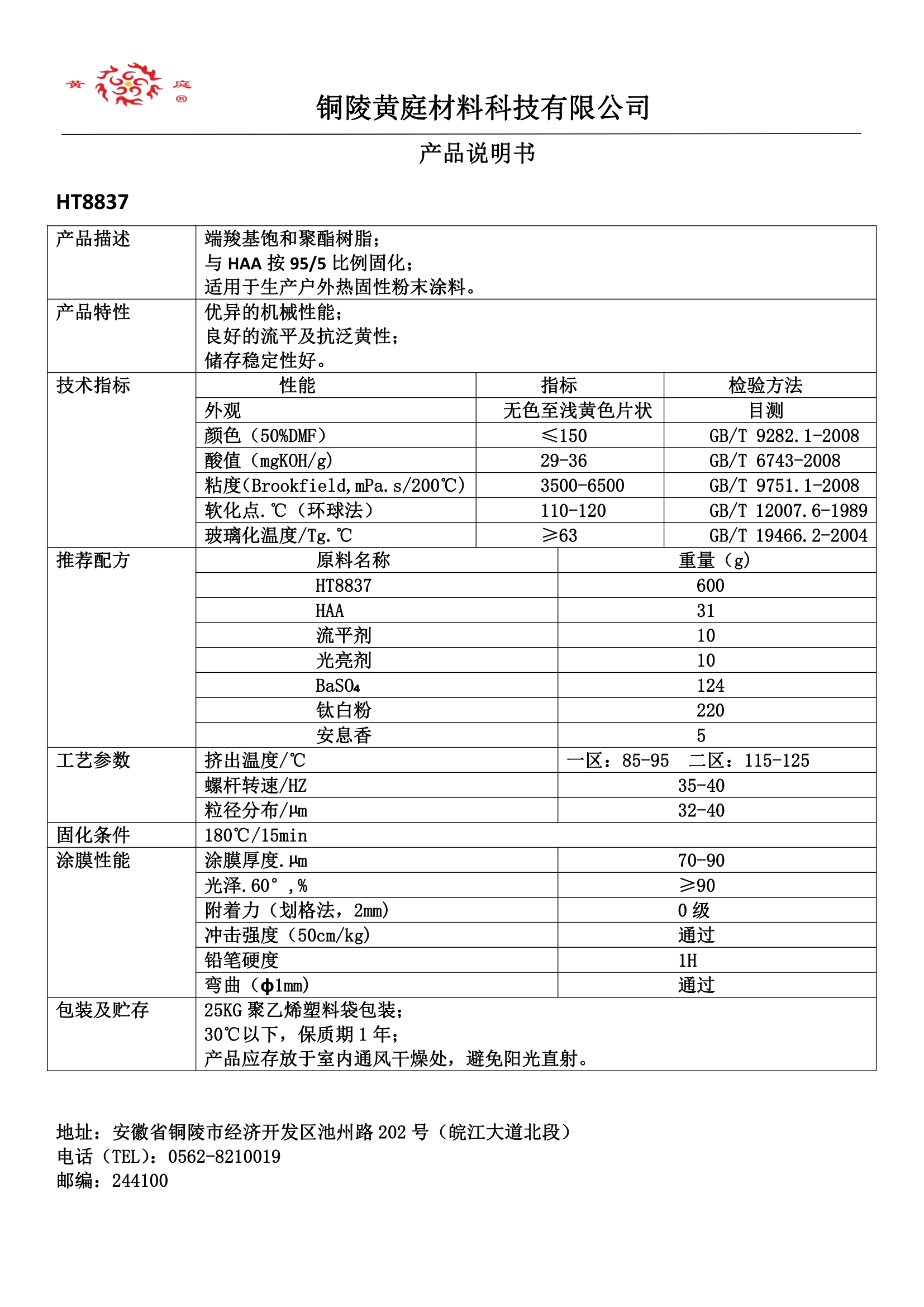

| HT8837 |
95/5 |
29-36 |
3500-6500 |
63 |
180/15 |
优异的机械性能，良好的流平及抗泛黄性，储存稳定性好。 |
|

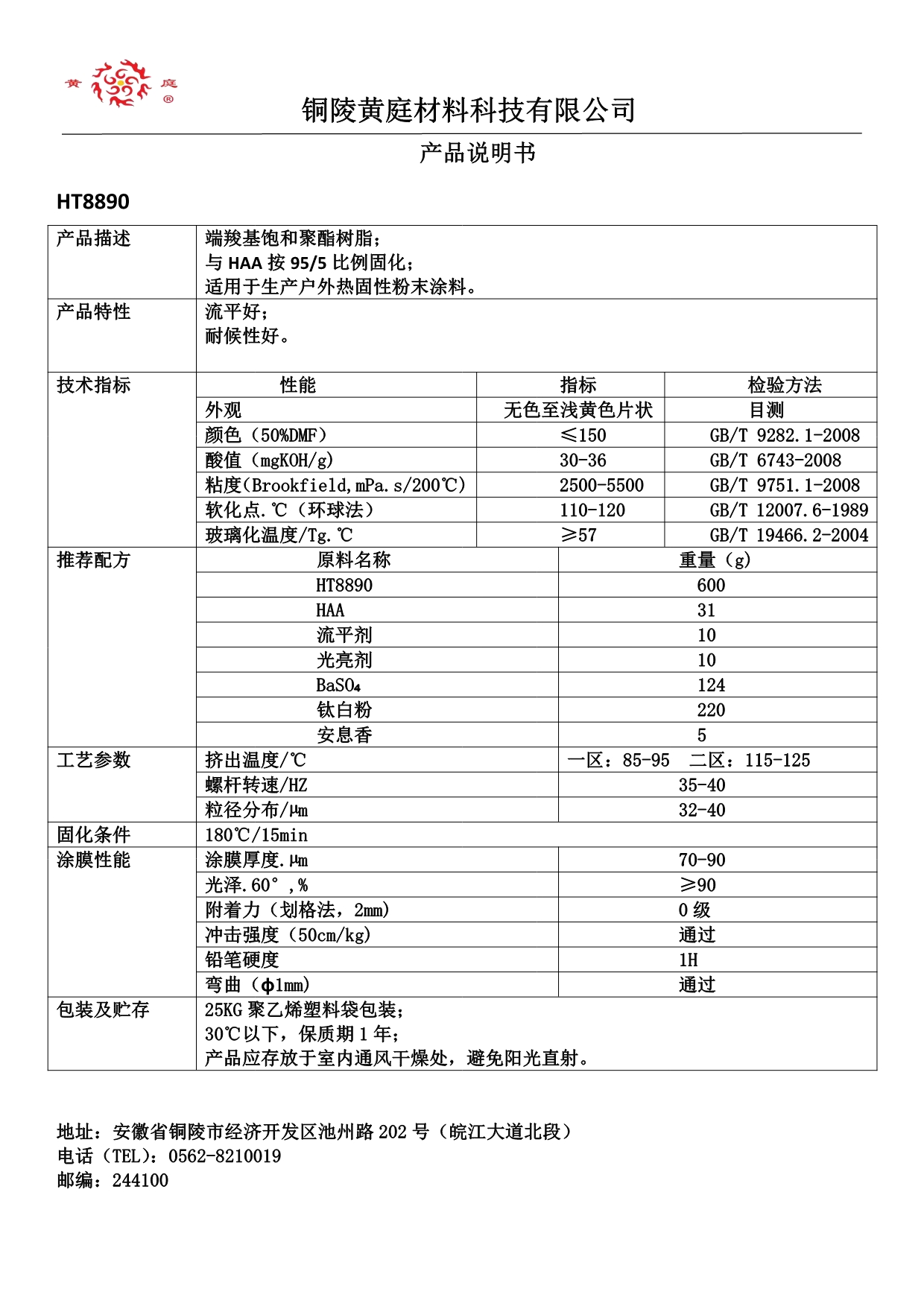

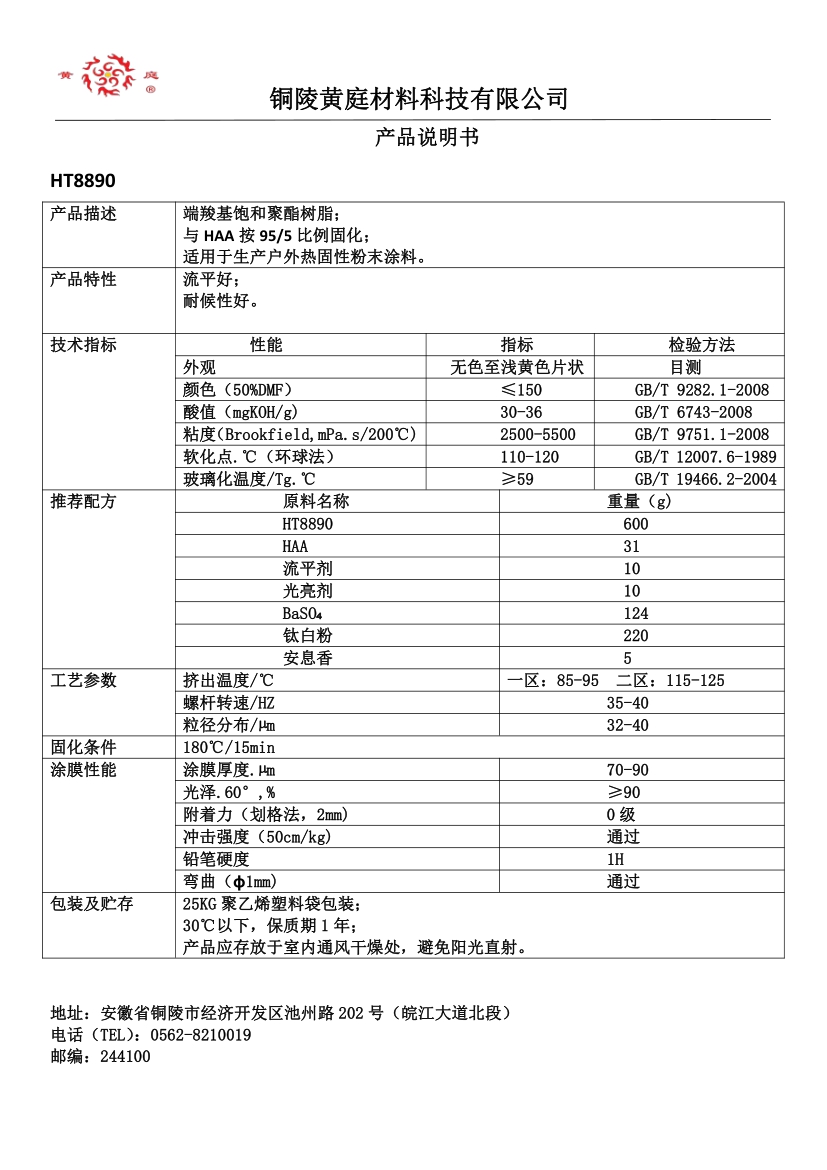

| HT8890 |
95/5 |
30-36 |
2500-5500 |
57 |
180/15 |
流平优，耐候性优。 |
|
