| 型号 |
固化比例 |
酸值
mgKOH/g |
粘度
（mPa.s/200℃ |
Tg/℃ |
固化条件
℃/min |
性能特点 |
TDS |
| HT2400 |
90/10 |
50-56 |
2500-5500 |
67 |
200/10 |
TGIC 固化超耐候干混消光快组份， 与HT2466 干混消光。 |
|

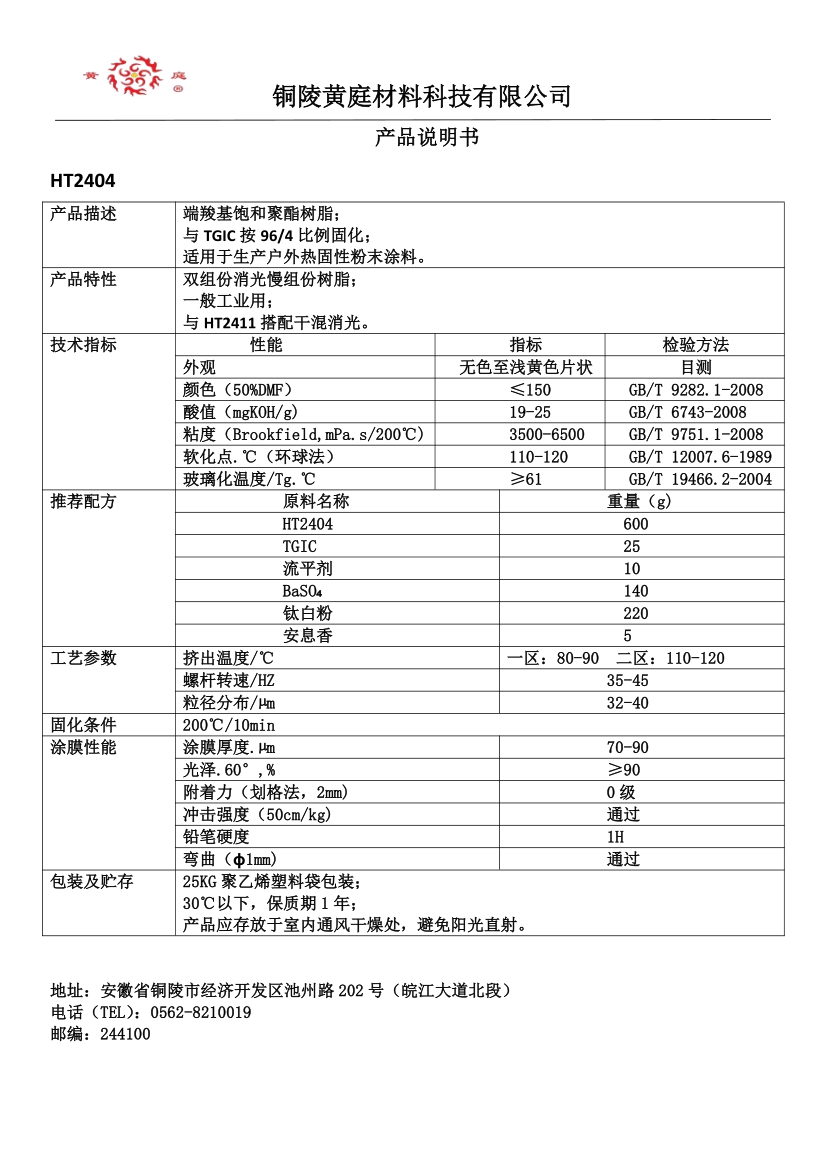

| HT2404 |
96/4 |
19-25 |
3500-6500 |
61 |
200/10 |
双组份消光慢组份聚酯；经济型；与HT2411搭配干混消光 |
|

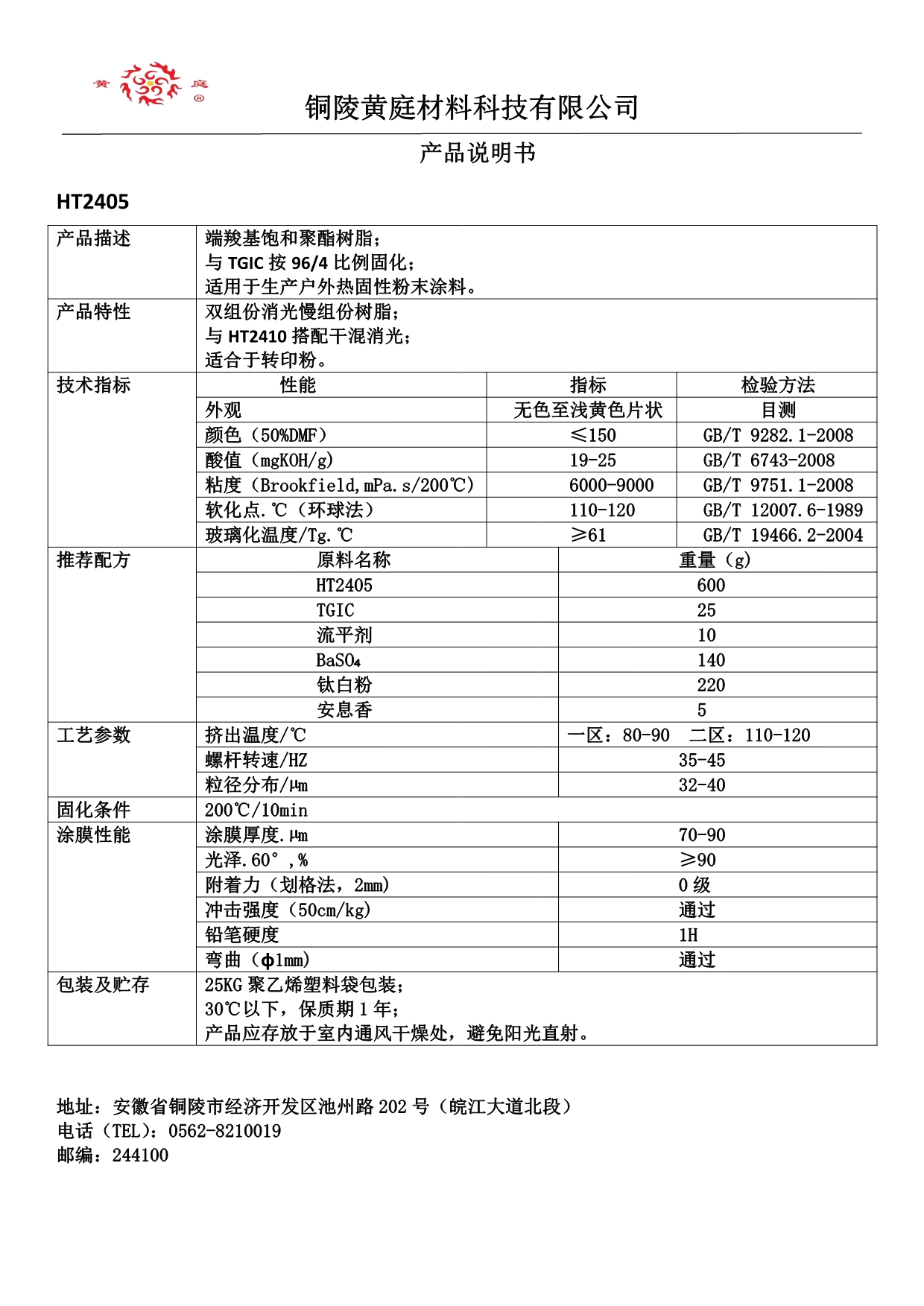

| HT2405 |
96/4 |
19-25 |
6000-9000 |
61 |
200/10 |
TGIC 固化干混消光慢组份，与HT2410 干混 消光，适合于转印粉。 |
|
| HT2406 |
96/4 |
18-24 |
6000-9000 |
61 |
200/10 |
TGIC 固化干混消光慢组份，与HT2410 干混 消光，光泽较低。 |
|

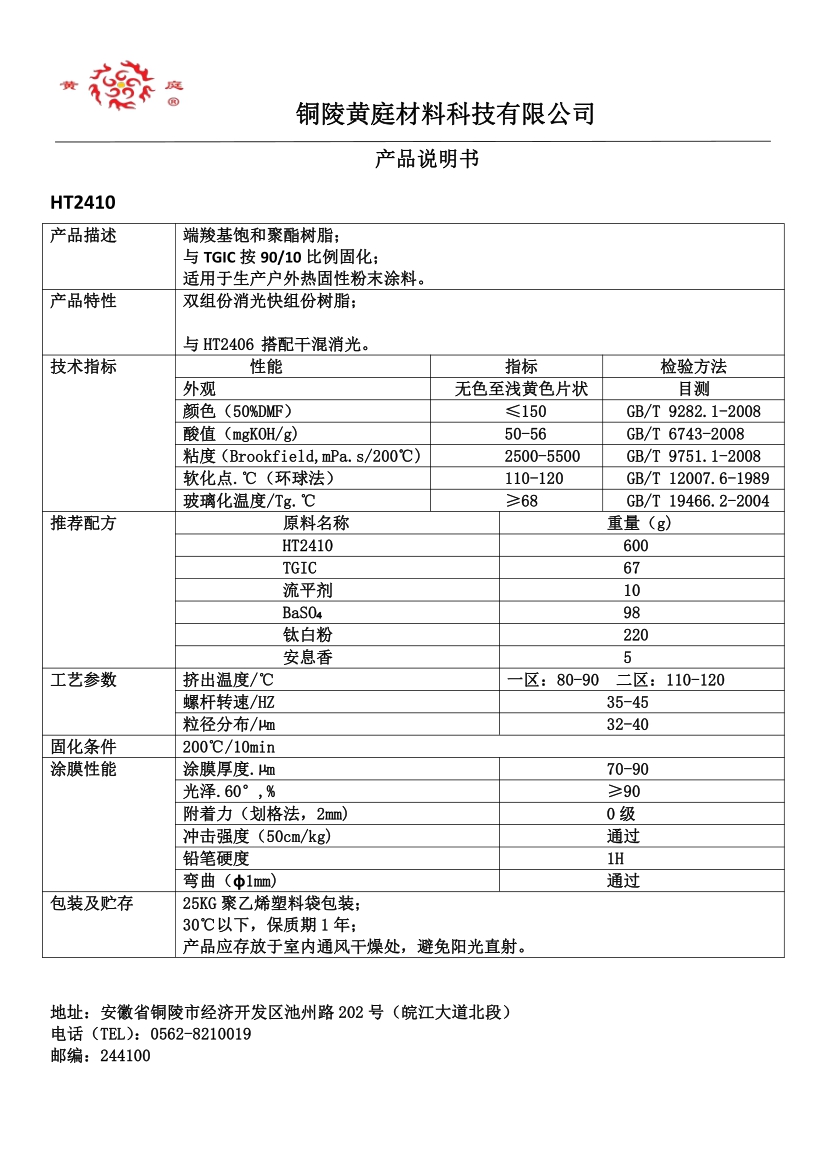

| HT2410 |
90/10 |
50-56 |
2500-5500 |
68 |
200/10 |
TGIC 固化干混消光快组份，与HT2405、 HT2406 或HT2431 干混消光。 |
|

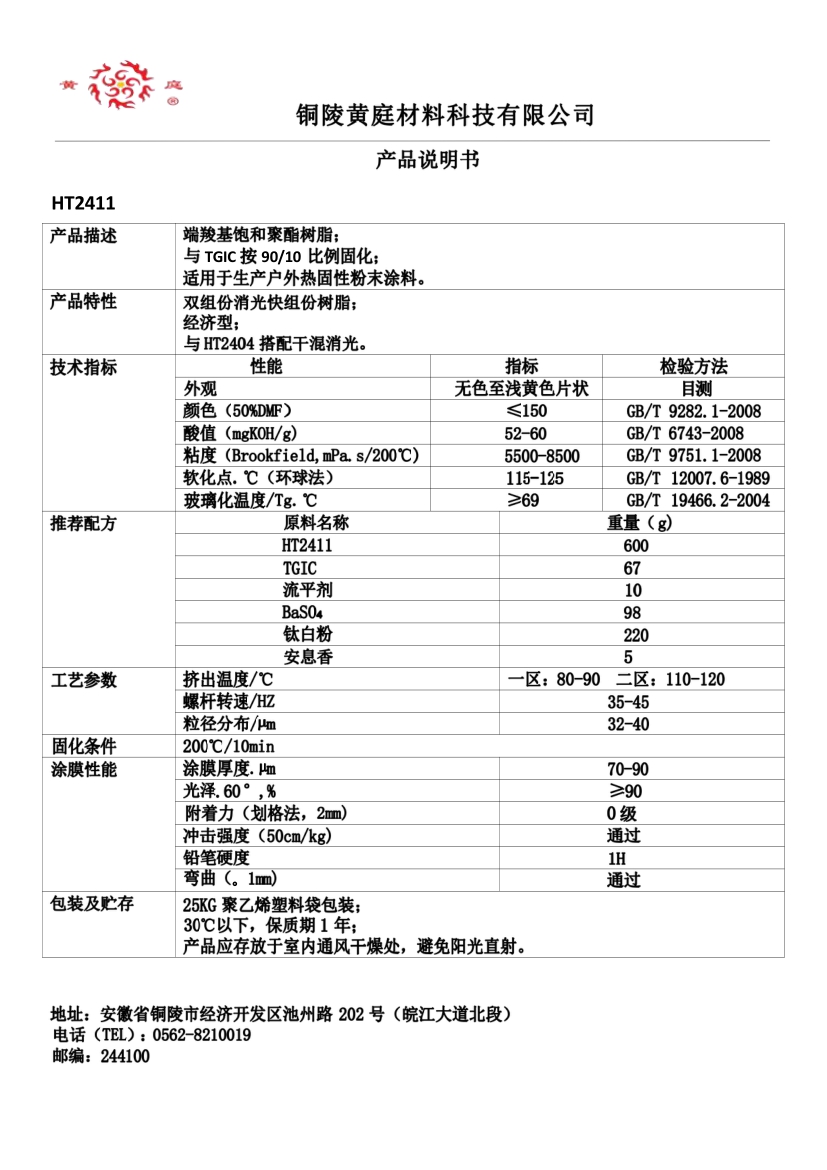

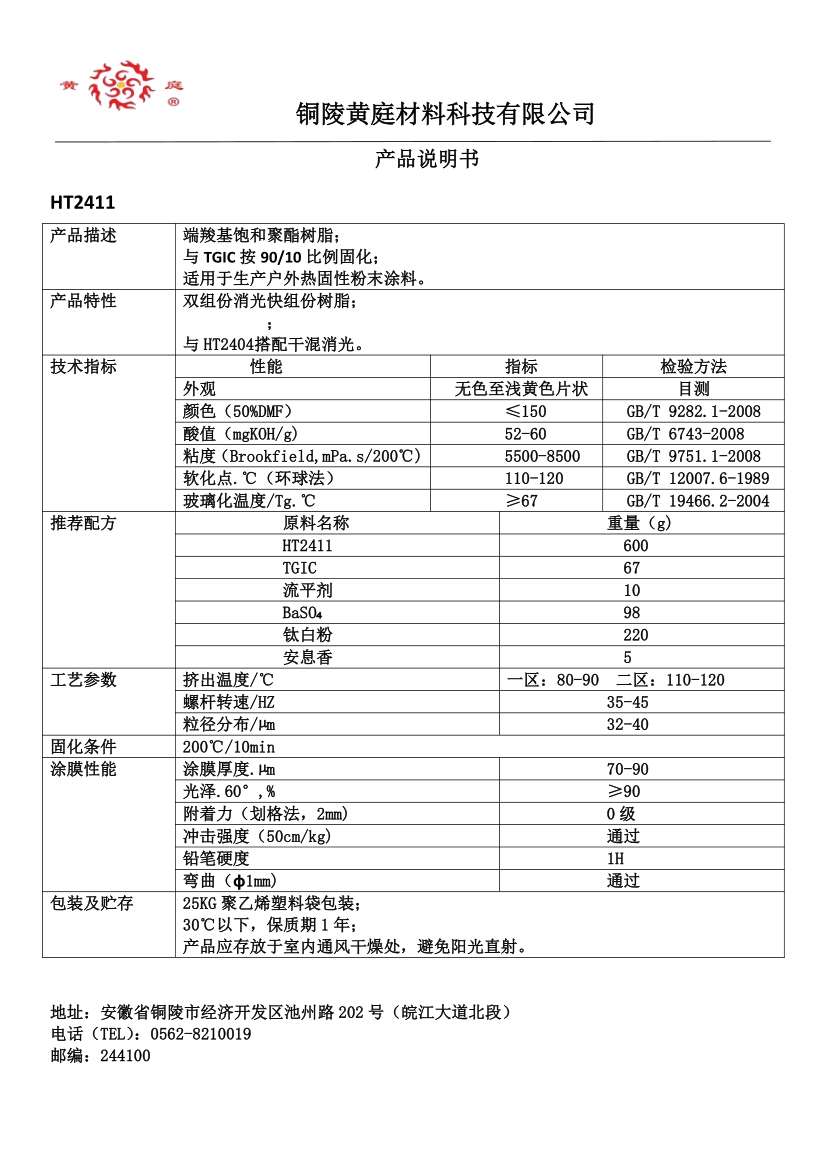

| HT2411 |
90/10 |
52-60 |
5500-8500 |
69 |
200/10 |
双组份消光快组份树脂；经济型；与HT2404搭配干混消光 |
|

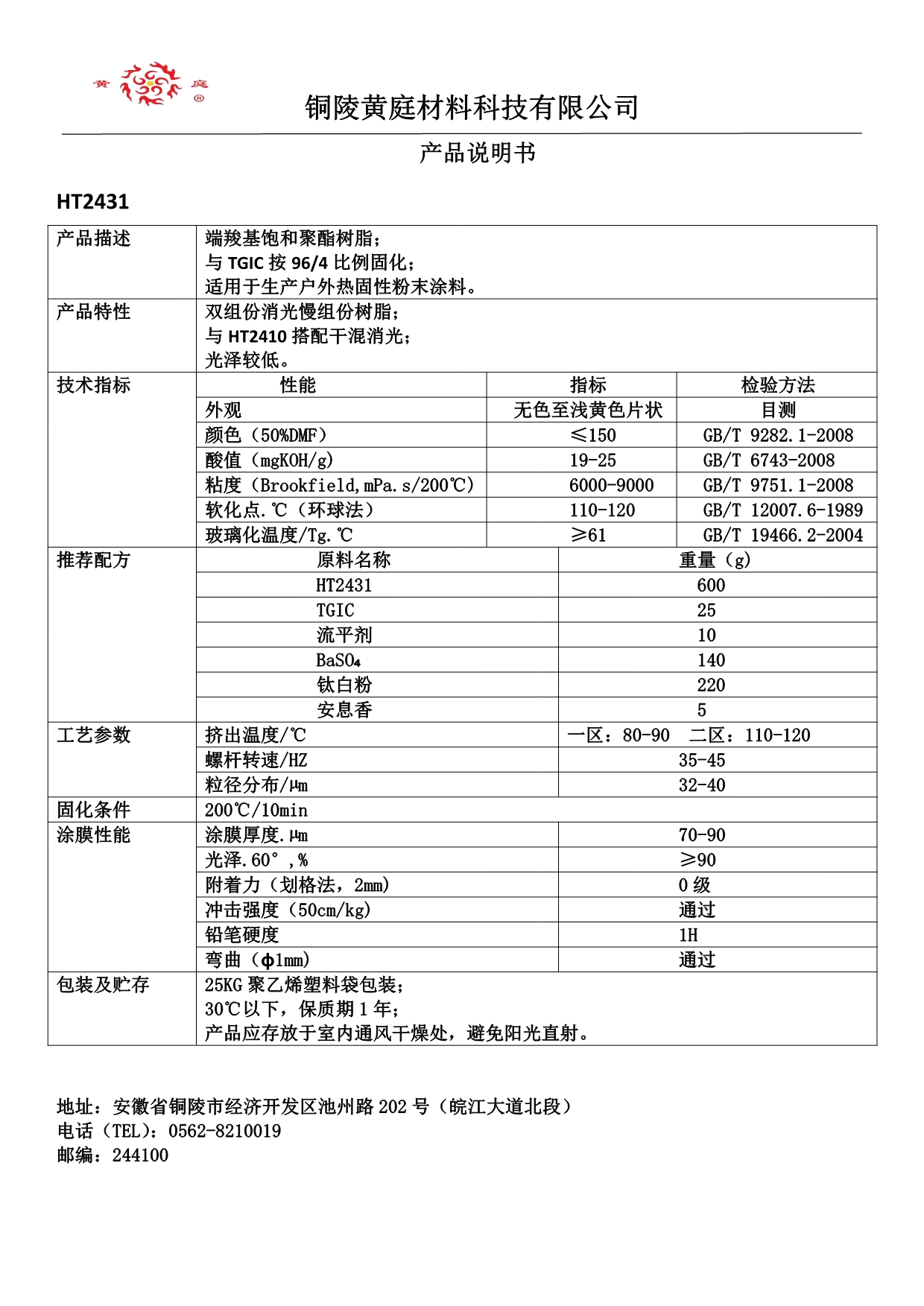

| HT2431 |
96/4 |
19-25 |
6000-9000 |
61 |
200/10 |
TGIC 固化干混消光慢组份，与HT2410 干混 消光，光泽较低。 |
|

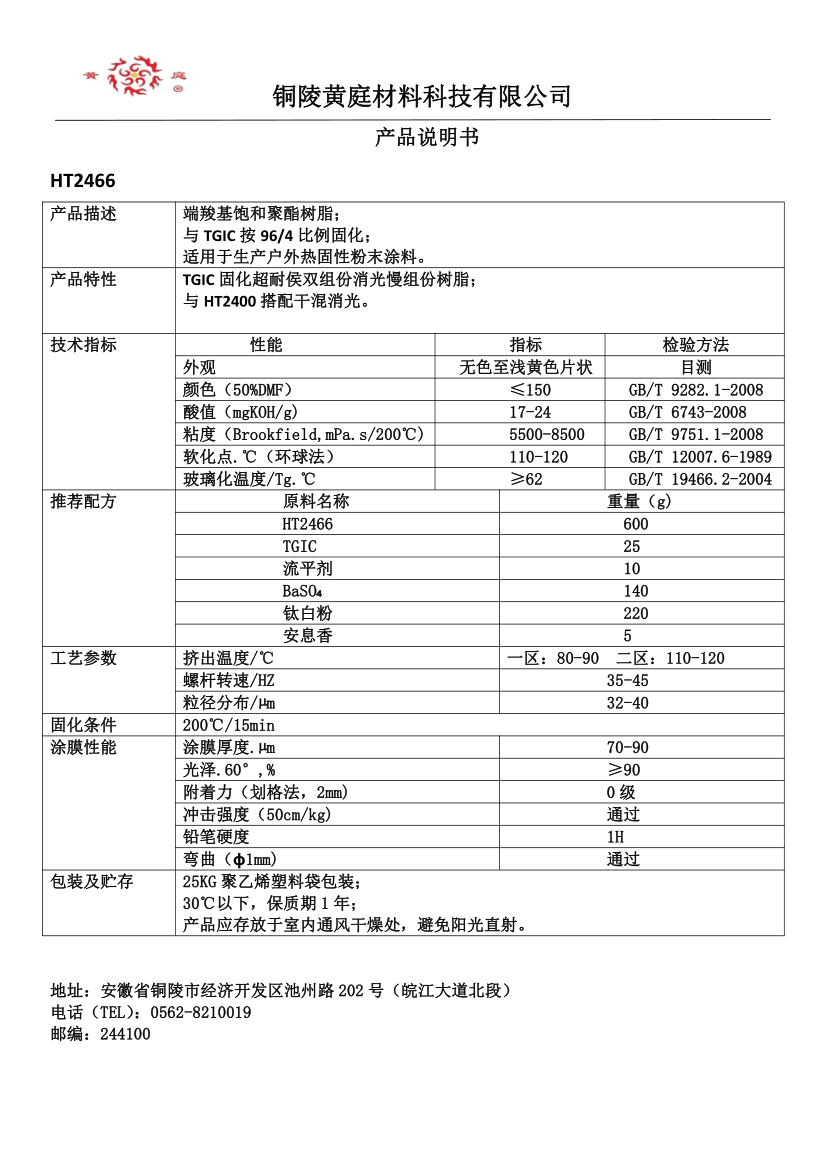

| HT2466 |
96/4 |
17-24 |
5500-8500 |
62 |
200/10 |
TGIC 固化超耐候干混消光慢组份， 与HT2400 干混消光。 |
|
| HT2800 |
93/7 |
50-56 |
2500-5500 |
67 |
180/15 |
HAA 固化超耐候干混消光快组。 |
|
| HT2803 |
97/3 |
16-22 |
6000-9000 |
55 |
180/15 |
HAA 固化干混消光慢组份，与HT2807 或 HT2810 干混消光。 |
|

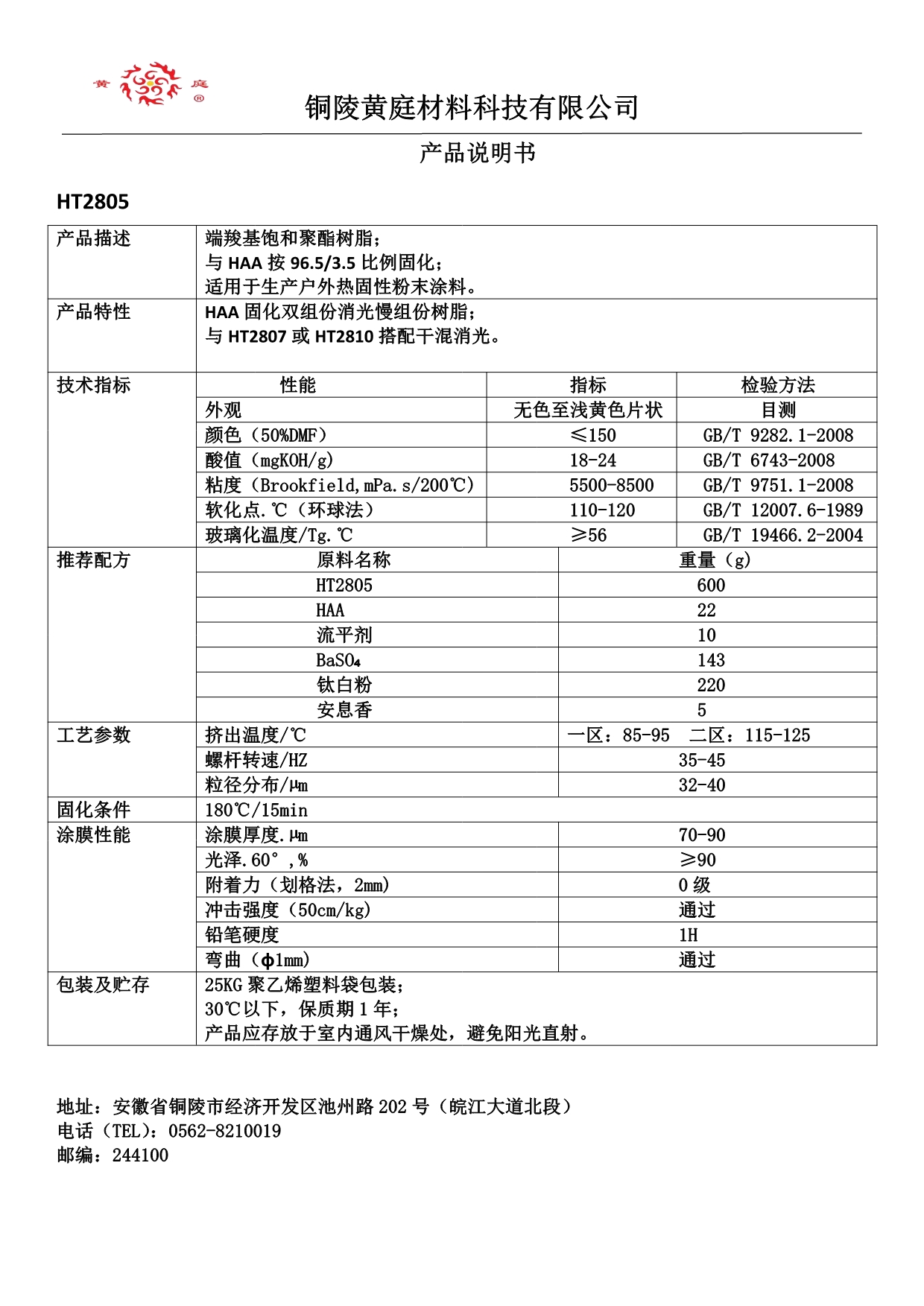

| HT2805 |
96.5/3.5 |
18-24 |
5500-8500 |
56 |
180/15 |
HAA 固化干混消光慢组份，与HT2807 或 HT2810 干混消光。 |
|

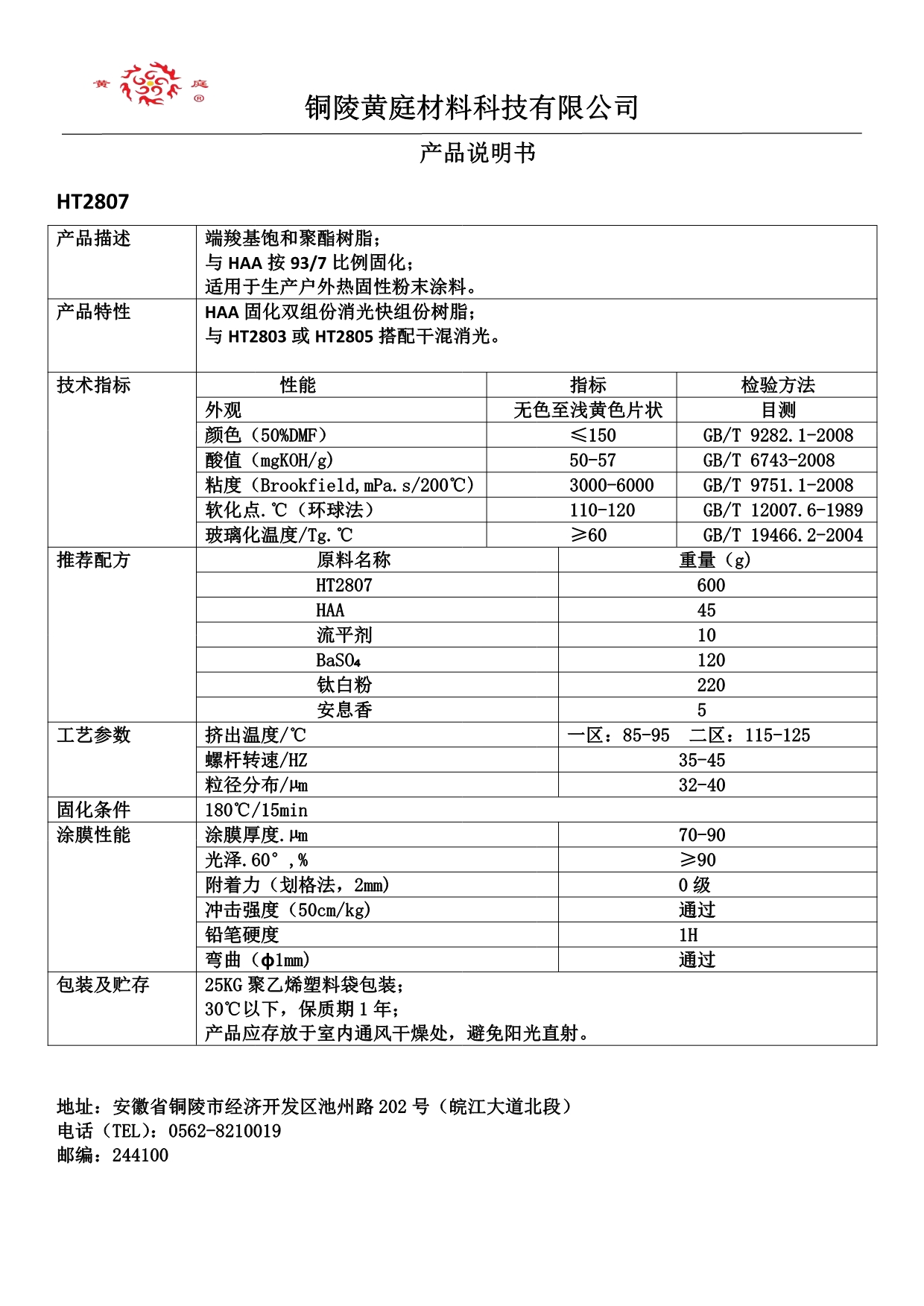

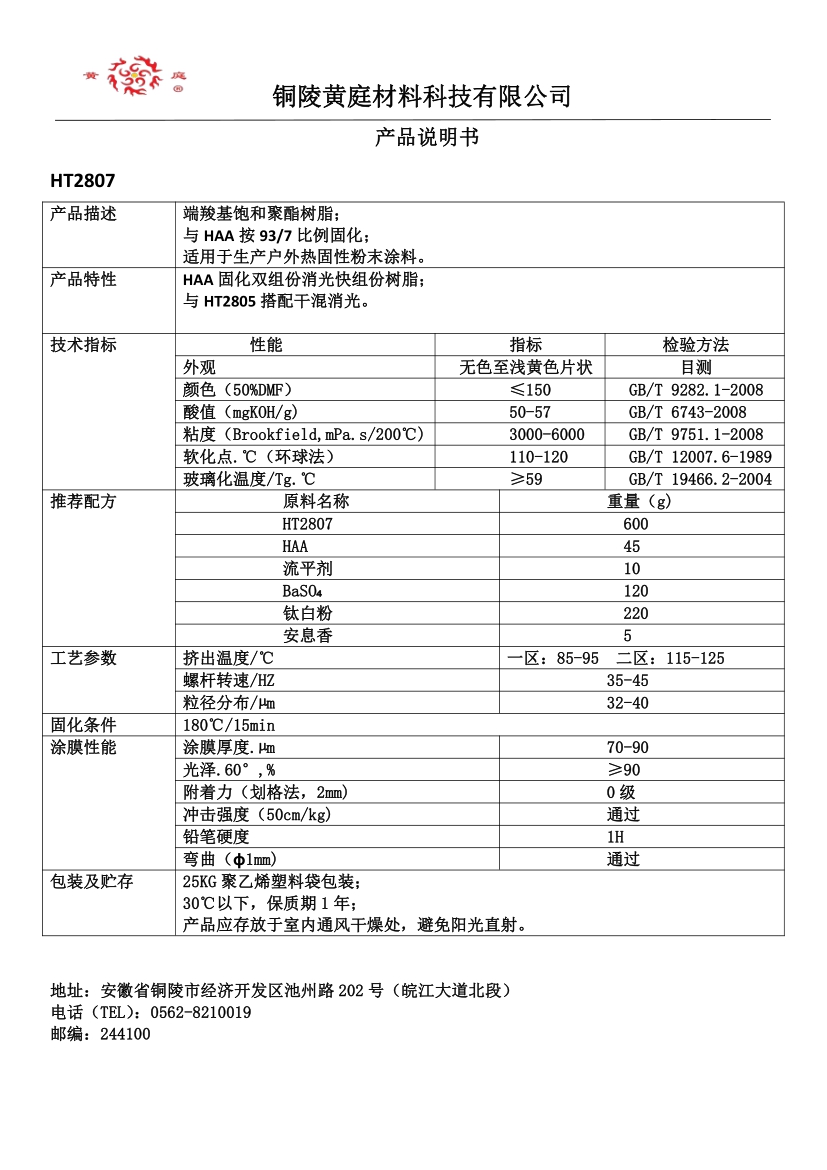

| HT2807 |
93/7 |
50-57 |
3000-6000 |
60 |
180/15 |
HAA 固化干混消光快组份，与HT2803 或 HT2805 干混消光。 |
|
| HT2810 |
90/10 |
69-77 |
3000-6000 |
65 |
180/15 |
HAA 固化干混消光快组份，与HT2803 或 HT2805 干混消光。 |
|

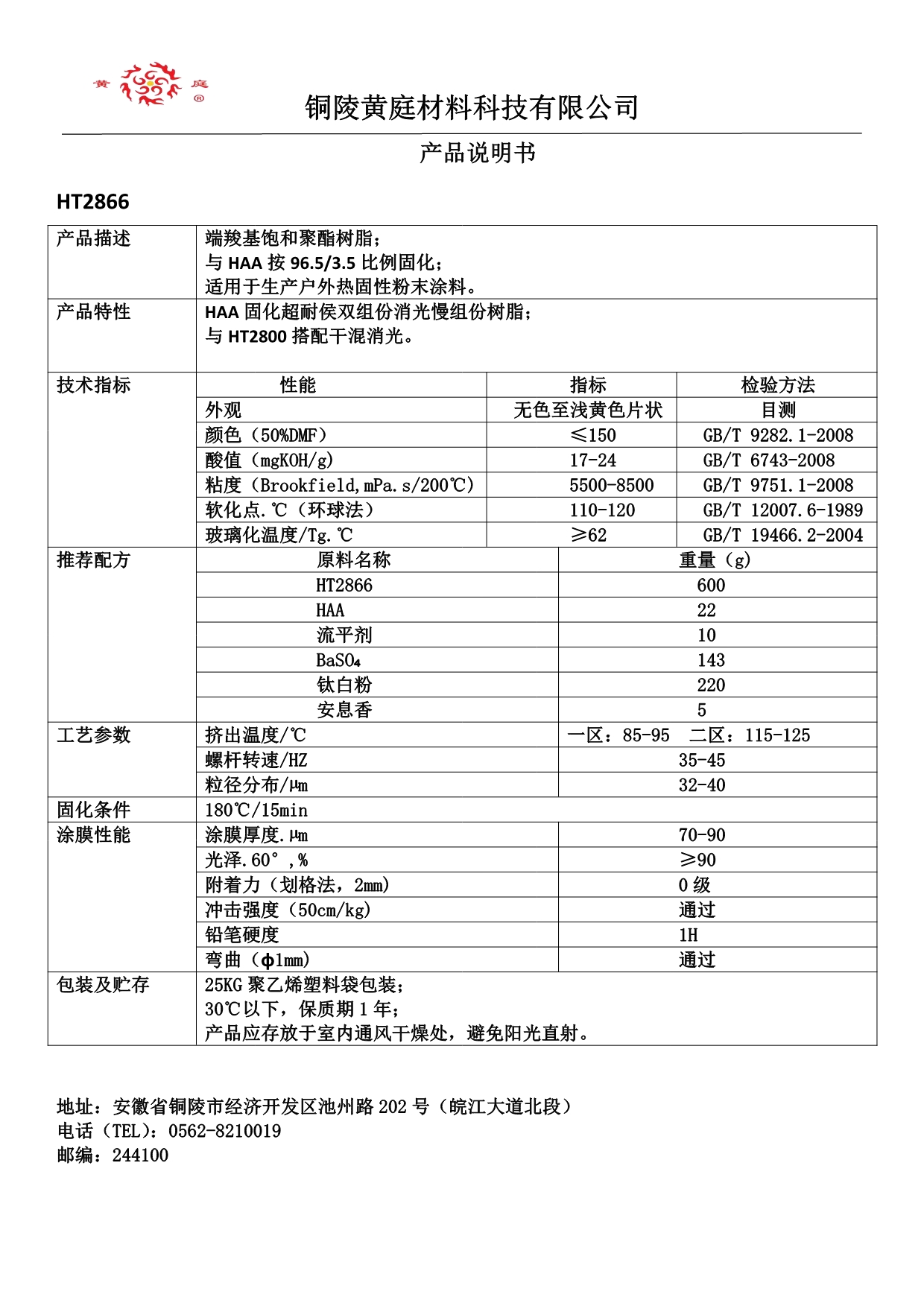

| HT2866 |
96.5/3.5 |
17-24 |
5500-8500 |
62 |
180/15 |
HAA 固化超耐候干混消光慢组 |
|
